BEARINX-MAP – modelowanie łożysk tocznych dla MKS

BEARINX-MAP: Modelowanie łożysk tocznych dla MKS

Aktualny rozwój komputerów a przede wszystkim oprogramowania pozwala na symulację coraz bardziej złożonych modeli z większą ilością szczegółów. Projektowanie całych systemów wymaga wiedzy i znajomości poszczególnych podzespołów oraz ich wzajemnego dopasowania.

Zależnie od celu symulacji wymagany jest wybór i ustalenie stopnia szczegółowości całego modelu i podsystemów. W tym celu Schaeffler od lat z powodzeniem tworzy i stosuje modele łożysk tocznych i narzędzia obliczeniowe takie jak BEARINX .

Jakie są wymagania dotyczące stosowania BEARINX-MAP?

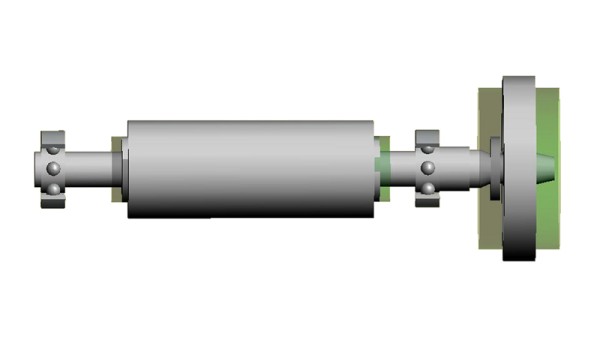

Modelowanie łożysk tocznych dla MKS

Symulacja i związany z nią model stanowią zawsze abstrakcję rzeczywistości. Decyzja o określonym stopniu abstrakcji oraz konkretnym modelowaniu wymaga wiedzy na temat systemu rzeczywistego. Złożony model nie oznacza automatycznie poprawności, natomiast prosty model nie zawsze jest gorszy. Istnieją różne możliwości przedstawienia łożyska w symulacji wieloobiektowej.

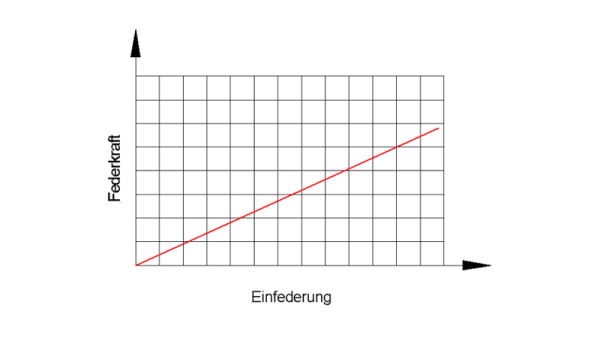

Charakterystyka liniowa

sprężyna liniowa
sprężyna liniowa
Zalety:
  • zachowanie nieliniowe nie jest pokazane
  • bez luzu łożyska
  • Wzajemny wpływ stopni swobody jest pominięty
Wady:
  • odpowiednie do symulacji wokół punktu pracy łożyska

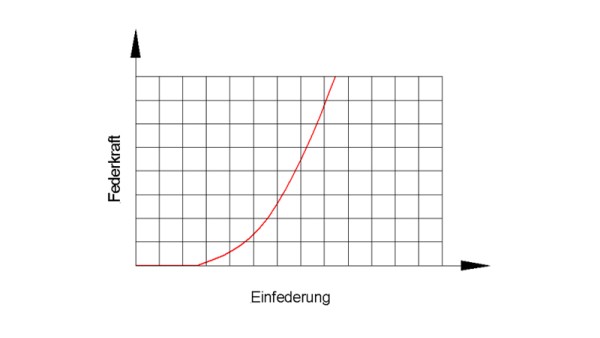

Charakterystyka nieliniowa

sprężyna nieliniowa
sprężyna nieliniowa
Zalety:
  • odpowiednie do symulacji wokół punktu pracy łożyska
Wady:
  • zachowanie nieliniowe nie jest pokazane
  • bez luzu łożyska
  • Wzajemny wpływ stopni swobody jest pominięty

Macierze sztywności

Zalety:
  • modelowane jest zachowanie nieliniowe
  • zostaje odwzorowany luz łożyska
Wady:
  • Wzajemny wpływ stopni swobody jest pominięty

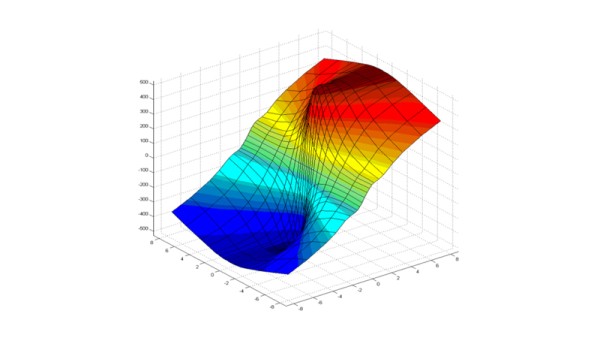

BEARINX-MAP (parametry)

Parametr sztywności
Parametr sztywności
Zalety:
  • dobrze odwzorowane zachowanie nieliniowe
  • dobre uwzględnienie wzajemnego wpływu stopni swobody (zawarte są warunki sprzężenia)
  • dobrze odwzorowuje luz łożyska
  • przedstawia szerokie spektrum obciążeń
  • maksymalne naciski w łożysku
Wady:
  • zwiększone zapotrzebowanie na pamięć
