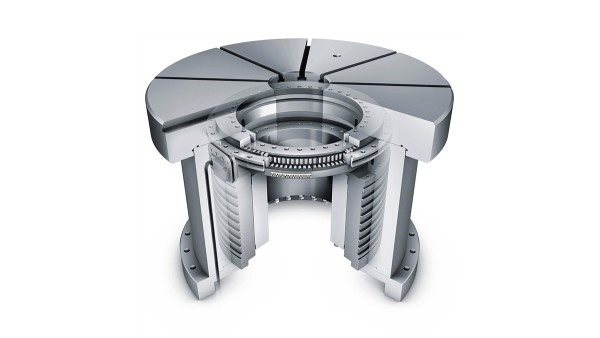

Łożyska toczne i łożyska ślizgowe Schaeffler: Łożyska do stołów obrotowych

Łożyska wzdłużno-poprzeczne to przykręcane dwukierunkowe łożyska wzdłużne z promieniowym łożyskiem prowadzącym. Nasmarowane i gotowe do montażu jednostki są bardzo sztywne, mają dużą nośność i odznaczają się dokładnym biegiem. Oprócz sił promieniowych przenoszą również bez luzu dwukierunkowe siły osiowe oraz momenty wywrotne. Łożyska kulkowe skośne wzdłużne ZKLDF to wysokiej dokładności zespoły łożyskowe odznaczające się niewielkim tarciem, są gotowe do zamontowania i nasmarowane, przeznaczone do bardzo wysokich prędkości obrotowych, wysokich obciążeń promieniowych i osiowych, spełniające wysokie wymagania w zakresie sztywności wywrotnej. Łożyska wzdłużno-poprzeczne z systemem pomiaru kąta YRTM i YRTSM odpowiadają pod względem mechanicznym seriom YRT i YRTS, są jednak wyposażone w system pomiarowy.

do katalogu produktów medias

Wersje produktu
Łożyska toczne i łożyska ślizgowe Schaeffler: Łożyska osiowo-promieniowe / Łożyska kulkowe wzdłużne skośne

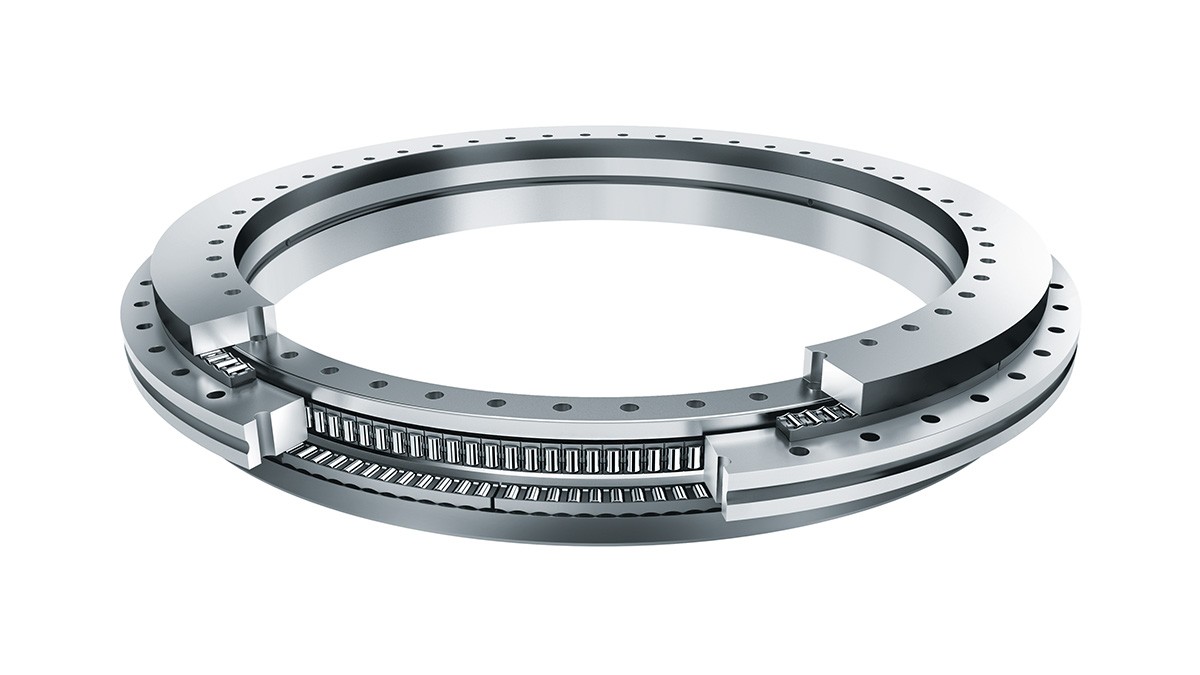

Łożyska osiowo-promieniowe / Łożyska kulkowe wzdłużne skośne

Łożyska wzdłużno-poprzeczne oraz łożyska kulkowe skośne wzdłużne są to gotowe do montażu precyzyjne łożyska do zastosowań precyzyjnych z kombinowanymi obciążeniami. Przenoszą obciążenia promieniowe i obustronne obciążenia osiowe oraz momenty wywrotne bez tworzenia luzu, nadając się szczególnie do węzłów łożyskowych o dużych wymaganiach w stosunku do dokładności biegu, jak np. w stołach obrotowych, tarczach tokarskich, głowicach frezarek i napinaczach. Dzięki otworom mocującym w pierścieniach łożyska zespoły konstrukcyjne są bardzo łatwe w montażu. Łożyska po zmontowaniu napina się promieniowo i osiowo.

do katalogu produktów medias

Łożyska toczne i łożyska ślizgowe Schaeffler: Łożyska osiowo-promieniowe ze zintegrowanym systemem pomiarowym

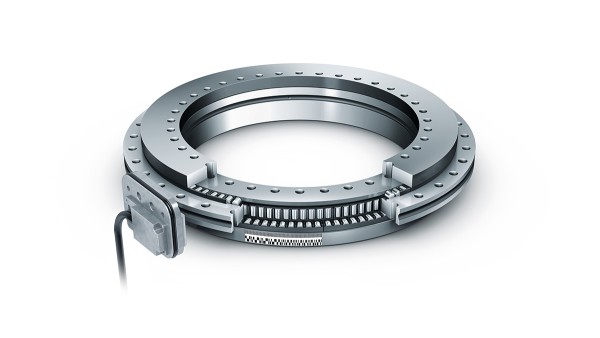

Łożyska osiowo-promieniowe ze zintegrowanym systemem pomiarowym

Łożyska osiowo-promieniowe ze zintegrowanym systemem pomiarowym składają się z:

  • łożyska osiowo-promieniowego YRTM z jednostką pomiarową oraz
  • elektroniki pomiarowej MEKO/U. Elektronika pomiarowa zawiera dwie głowice pomiarowe, zestaw podkładek ustalających i elektroniczne układy analityczne.

Łożyska serii YRTM odpowiadają pod względem mechanicznym łożyskom osiowym YRT, są jednak dodatkowo wyposażone w magnetyczną jednostkę pomiarową. System pomiarowy ustala kąt z dokładnością do kilku sekund, bezdotykowo przy użyciu magnetorezystora.

Zalety systemu pomiaru kątów

System pomiarowy:

  • pracuje bezdotykowo, a tym samym nie zużywa się
  • dokonuje pomiarów niezależnie od wychylenia i położenia
  • jest wyposażony w samoregulującą się elektronikę
  • sam się centruje
  • jest niewrażliwy na smary
  • jest łatwy w montażu, głowice można łatwo ustawić
  • brak potrzeby pozycjonowania łożysk i osobnego systemu pomiarowego
  • nie wymaga dodatkowych elementów montażowych
    • jednostka pomiarowa i głowice pomiarowe są zintegrowane z łożyskiem lub elementem współpracującym
    • zaoszczędzoną przestrzeń można wykorzystać jako przestrzeń eksploatacyjną maszyny
  • nie powoduje trudności z zasilaniem instalacje mogą być montowane w ramach konstrukcji przyłączeniowej bezpośrednio przez duży otwór łożyskowy
  • wpływa na oszczędność części, łącznej przestrzeni konstrukcyjnej i kosztów dzięki kompaktowej, zintegrowanej budowie z zastosowaniem niewielu elementów.

do katalogu produktów medias
