Łożyska ślizgowe – nie wymagające konserwacji

Opis produktu
Łożyska toczne i łożyska ślizgowe Schaeffler: Łożyska ślizgowe – nie wymagające konserwacji

Firma Schaeffler oferuje szeroki program katalogowy łożysk ślizgowych nie wymagających konserwacji. Stosowane są tutaj innowacyjne tworzywa takie jak ELGOGLIDE, ELGOTEX lub wymagające niewielkiej konserwacji zespolone tworzywo metalowo-polimerowe E40. Tworzywa ślizgowe na bazie teflonu (PTFE) zapewniają w łożyskach ślizgowych i głowicach przegubowych oraz tulejach, pierścieniach i pasach najniższe współczynniki tarcia przy równoczesnym małym zużyciu i dzięki temu bardzo długi okres użytkowania. Nie wymagające konserwacji łożyska ślizgowe znacznie redukują koszty smarów i konserwacji, ponieważ działają całkowicie bez oleju i smaru, dzięki czemu są równocześnie bardzo przyjazne dla środowiska.

do katalogu produktów medias

Wersje produktu

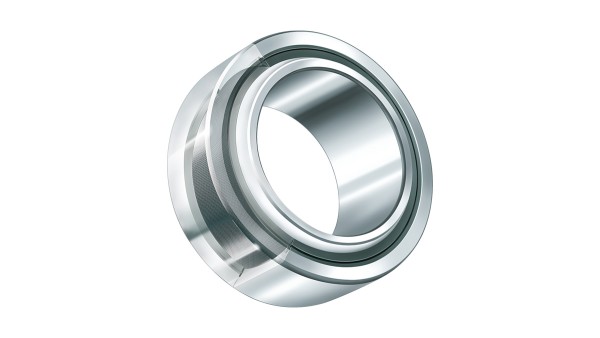

Łożyska toczne i łożyska ślizgowe Schaeffler: Promieniowe łożyska przegubowe

Promieniowe łożyska przegubowe z warstwą ELGOGLIDE

Promieniowe łożyska przegubowe składają się z pierścieni wewnętrznych i zewnętrznych pokrytych niewymagającą konserwacji warstwą ślizgową z ELGOGLIDE®, laminatu teflonowego lub folii teflonowej. Są przeznaczone do zmiennych obciążeń dynamicznych. Duże łożyska przegubowe od d = 320 mm zaliczają się do klasy Premium-Class X-life

do katalogu produktów medias Interaktywna prezentacja produktu

Łożyska toczne i łożyska ślizgowe Schaeffler: Skośne łożyska przegubowe

Skośne łożyska przegubowe z warstwą ELGOGLIDE

Skośne łożyska przegubowe składają się z pierścieni wewnętrznych i zewnętrznych z warstwą ELGOGLIDE®. Oprócz sił promieniowych przenoszą one również duże siły osiowe.

do katalogu produktów medias

Łożyska toczne i łożyska ślizgowe Schaeffler: Wzdłużne łożyska przegubowe

Wzdłużne łożyska przegubowe z warstwą ELGOGLIDE

Wzdłużne łożyska przegubowe składają się z pierścieni wewnętrznych i zewnętrznych z warstwą ELGOGLIDE®. Duże łożyska przegubowe od d = 220 mm zaliczają się do klasy Premium-Class X-life

do katalogu produktów medias

Łożyska toczne i łożyska ślizgowe Schaeffler: Głowice przegubowe z ELGOGLIDE

Głowice przegubowe z ELGOGLIDE

Bezobsługowe głowice przegubowe składają się z łba łącznika i niewymagającego konserwacji łożyska przegubowego. Przenoszą duże siły promieniowe w kierunku ciągu i nacisku i nadają się do powolnych ruchów przy niewielkich i średnich kątach wychyłowych, do jednostronnych obciążeń i ewentualnie do obciążeń zmiennych (wraz z GE..-UK-2RS również do obciążeń zmiennych).

do katalogu produktów medias

Łożyska toczne i łożyska ślizgowe Schaeffler: Tuleje ślizgowe z ELGOGLIDE

Tuleje ślizgowe z ELGOGLIDE

Walcowe tuleje ślizgowe składają się ze stalowego elementu podporowego z warstwą ELGOGLIDE®. Oprócz ruchów wychylnych umożliwiają również ruchy osiowe i przenoszą wyższe siły niż konwencjonalne łożyska ślizgowe.

do katalogu produktów medias

Łożyska toczne i łożyska ślizgowe Schaeffler: Zespolone łożyska ślizgowe metal-polimer

Zespolone łożyska ślizgowe metal-polimer

Zespolone łożyska ślizgowe metal-polimer INA to ekonomiczna alternatywa dla licznych zastosowań przemysłowych i motoryzacyjnych. Wszystkie łożyska nie zawierają ołowiu i są przyjazne dla środowiska. Innowacyjne mieszanki tworzyw zapewniają różnorodne materiały.

Nie wymagające konserwacji tworzywo E40

E40 to nowy materiał ślizgowy Grupy Schaeffler przeznaczony do zespolonych łożysk ślizgowych metal-polimer, które nie wymagają konserwacji. Przez cały okres użytkowania nie jest tutaj wymagane smarowanie. Bazę warstwy ślizgowej stanowi politetrafluoroetylen (PTFE) zawierający trudno reagujące dodatki. Trójwarstwowe tworzywo obejmuje stalowy grzbiet, warstwę ślizgową oraz warstwę docierającą (patrz ilustracja).

Na stalowym grzbiecie jest napieczona porowata warstwa ślizgowa z cynku i brązu, której pory są wypełnione suchym smarem warstwy docierającej.

Zalety techniczne:
  • Dynamiczny nacisk powierzchniowy do 140 N/mm2
  • Możliwość stosowania hydrodynamicznego
  • Możliwość pracy w wodzie dzięki wysokiej odporności na wilgoć
  • Niewielka przestrzeń zabudowy
  • Regulacja do 2,5 m/s
Materiały specjalne w nie wymagających konserwacji łożyskach foliowych E60

Na zamówienie Grupa Schaeffler dostarcza łożyska foliowe z materiałem E60: Materiał ten jest oparty na strukturze siatkowej, w którą jest wwalcowana i wtopiona warstwa ślizgowa z PTFE i dodatków. Siatka działa zarówno jako nośnik i warstwa ślizgowa.

Warstwa ślizgowa zawierająca PTFE jest umieszczona po obu stronach, dzięki czemu w przypadku tulei może następować ruch ślizgowy do wewnątrz i na zewnątrz. Kolejną zaletę tego tworzywa stanowi możliwość łatwego formowania. Typowymi zastosowaniami łożysk foliowych są okucia i narzędzia oraz zawiasy.

do katalogu produktów medias

Łożyska toczne i łożyska ślizgowe Schaeffler: Łożyska ślizgowe z warstwą ELGOTEX

Łożyska ślizgowe z warstwą ELGOTEX

Łożyska ślizgowe z warstwą ELGOTEX® są przeznaczone w szczególności do wkładów pracujących na sucho, w których występują duże obciążenia i drgania. Dzięki zastosowanej parze materiałów przez cały okres użytkowania nie wymagają one konserwacji.

Jak są skonstruowane tuleje?

Tuleje składają się z dwóch nałożonych na siebie warstw. Włókna sztuczne i włókna PTFE w żywicy epoksydowej tworzą wewnętrzną warstwę ślizgową ELGOTEX® a ciągłe włókna szklane (filament szklany) w żywicy epoksydowej warstwę zewnętrzną. Specyficzny kąt nakładania włókna szklanego stabilizuje warstwę, co znacznie zwiększa wytrzymałość tulei.

Jakie są zalety tulei ślizgowych z warstwą ELGOTEX®?
  • bardzo duża odporność
  • mniejszy ciężar od tulei z brązu przeznaczonych do podobnych zastosowań
  • kompaktowość w porównaniu z łożyskami wymagającymi konserwacji
  • możliwość zastąpienia istniejących tulei (ze zmienną szerokością i grubością)
  • prosty montaż bez konieczności mocowania w kierunku osiowym
  • ekologiczność dzięki pracy na sucho
  • niskie koszty ze względu na braku potrzeby konserwacji
  • małe zużycie przy stałym współczynniku tarcia
Zakres stosowania:

Zastępują elementy w łożyskach ślizgowych ze stali, brązu i tworzyw sztucznych w technice rolniczej i technice transportu, w obrabiarkach metalu, maszynach budowlanych, prowadnicach siłowników hydraulicznych, instalacjach solarnych, budownictwie stalowym i wodnym i wielu innych dziedzinach.

do katalogu produktów medias

Jakość X-life
Schaeffler X-life

X-life – wymiernie lepsze

W tych szczególnych łożyskach została zoptymalizowana chropowatość i dokładność kształtu bieżni. Zapewnia to do podwyższoną nośność i wydłużenie okresu eksploatacji. X-life to znak jakości szczególnie wydajnych produktów marek INA i FAG.

Odznaczają się większą trwałością i długością okresu eksploatacji wynikającymi z wyższej nośności dynamicznej w porównaniu z dotychczasowym standardem. Przy takim samym obciążeniu i niezmienionej przestrzeni zabudowy zwiększa się trwałość i długość okresu eksploatacji łożysk X-life. Interwały konserwacji można wydłużyć.
