Opis produktu

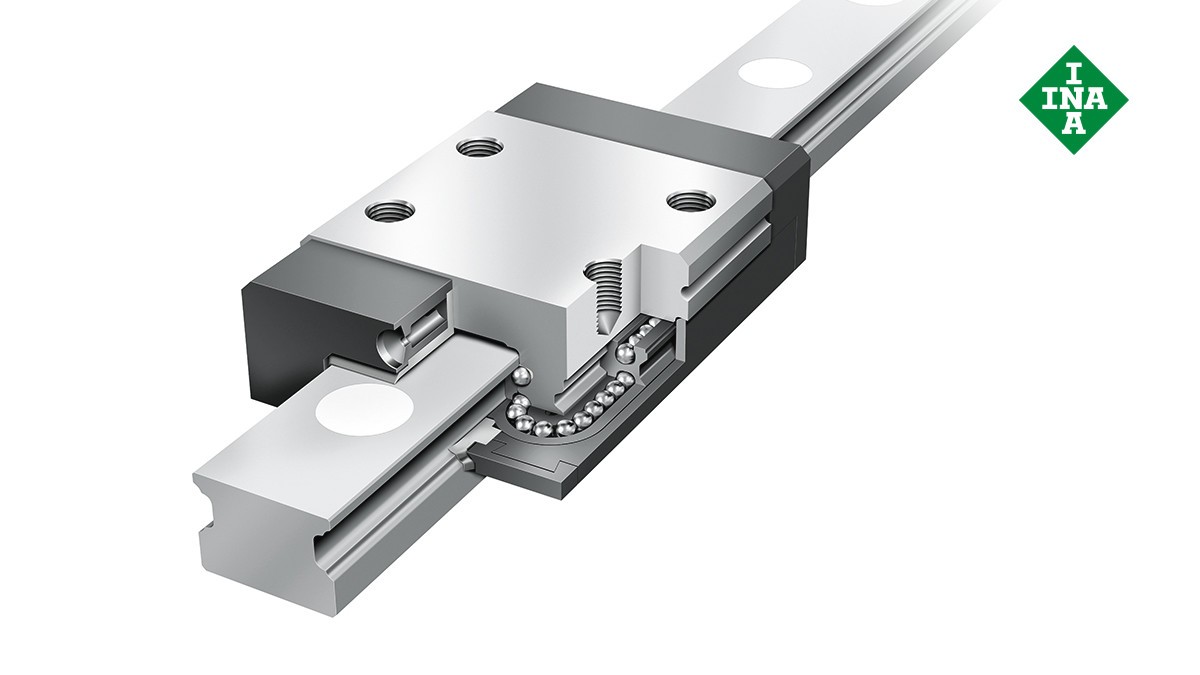

Prowadnice liniowe Schaeffler: Miniaturowe zespoły prowadnic kulkowych

Miniaturowe zespoły prowadnic kulkowych (dwu- lub czterorzędowe) to pełnokulkowe, napięte wstępnie, liniowe łożyska ustalające dla nieograniczonych suwów. Zespół składa się z przynajmniej jednego wózka bieżnego z odpowiednio, jednej strony ograniczającej i szyny prowadnicy.

Zespoły przenoszą siły ze wszystkich kierunków – oprócz kierunku ruchu – i momenty wokół wszystkich osi. W zespołach dwurzędowych, dwa rzędy elementów tocznych stykają się w czterech punktach z bieżniami. Zespół KUME..-C ma cztery rzędy elementów tocznych przenoszące siły pod kątem działania 45° stykające się z bieżniami w dwóch punktach.

Prowadnice toczne kulkowe są nierdzewne dzięki zastosowaniu stali nierdzewnej w elementach nośnych i szynach.

do katalogu produktów medias

Wersje produktu
Prowadnice liniowe Schaeffler: Dwurzędowe miniaturowe zespoły prowadnic kulkowych

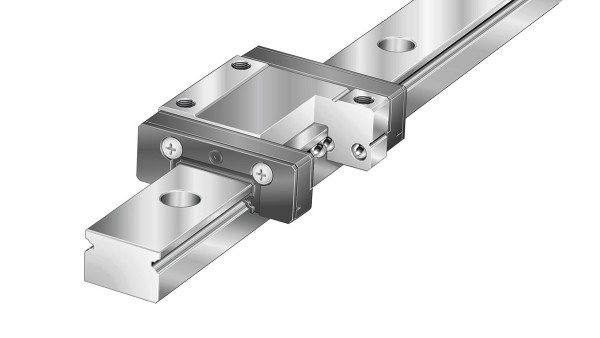

Dwurzędowe miniaturowe zespoły prowadnic kulkowych

Te prowadnice stanowią napięte wstępnie, liniowe łożyska ustalające dla suwów ograniczonych i nieograniczonych. Mają średnią nośność, ich obciążalność momentem można określić jako średnią do wysokiej. Modułowa konstrukcja umożliwia wymianę szyny i wózka w ramach jednej klasy zamienności i dokładności. Upraszcza to montaż prowadnic, ułatwia zamawianie części zamiennych i jest bardzo ekonomiczne w zakresie zabezpieczenia magazynowego części zamiennych.

Element nośny i szyny prowadzące są odporne na korozję. Dla ochrony przed zabrudzeniami układu tocznego, po stronie czołowej wózków bieżnych umieszczono uszczelnienia. Wózki są nasmarowane i można je dosmarowywać. Szyny i wózki są również dostępne w wersji szerokiej.

do katalogu produktów medias

Prowadnice liniowe Schaeffler: Czterorzędowe miniaturowe łożyska kulkowe obiegowe

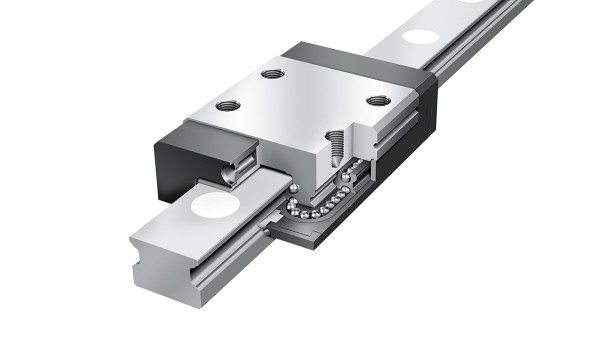

Czterorzędowe miniaturowe łożyska kulkowe obiegowe

Czterorzędowe obiegowe łożyska miniaturowe są prowadnicami gotowymi do montażu, przystosowanymi do nieograniczonych suwów. Charakteryzują się wysoką lub bardzo wysoką nośnością i sztywnością.

Element nośny i szyny prowadzące są odporne na korozję. Dla ochrony przed zabrudzeniami układu tocznego, po stronie czołowej wózków bieżnych umieszczono uszczelnienia. Dzięki zastosowaniu zbiornika na smar wydłużony został okres dosmarowywania.

Wózki są nasmarowane i można je dosmarowywać.

do katalogu produktów medias
