Opis produktu

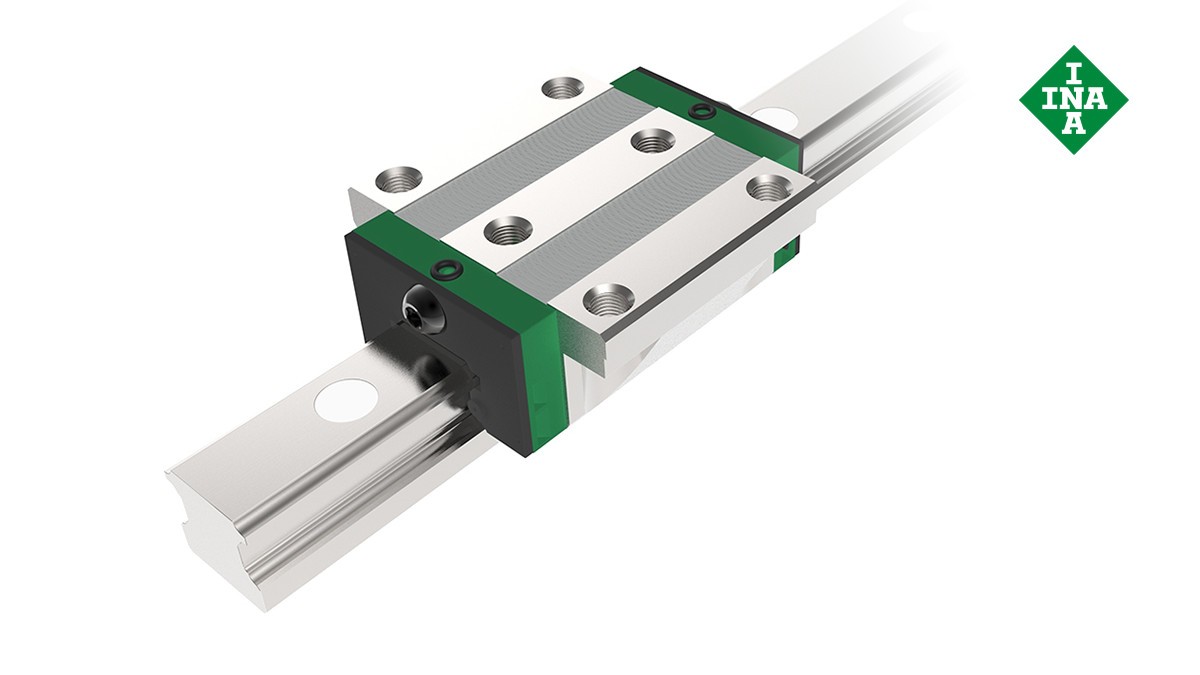

Prowadnice liniowe Schaeffler: Prowadnice toczne kulkowe

Spośród prowadnic szyn profilowych, prowadnice toczne kulkowe stanowią najszerszy i najbardziej złożony program. Są stosowane, gdy wysokiej nośności sztywne prowadnice wzdłużne muszą przenosić duże obciążenia z dokładnym biegiem i pozycją oraz z małym tarciem. Prowadnice są wstępnie napięte i przeznaczone do długich, nieograniczonych suwów.

Zależnie od warunków eksploatacji możliwe są przyspieszenia do 150 m/s2 oraz prędkości do 360 m/min. Prowadnica składa się z co najmniej jednego wózka z elementami tocznymi, szyny prowadnicy i jedno- lub dwuczęściowej zaślepki wykonanej z tworzywa sztucznego lub mosiądzu.

do katalogu produktów medias

Wersje produktu

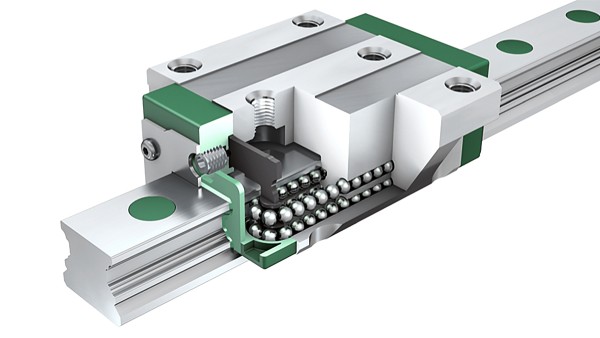

Prowadnice liniowe Schaeffler: Prowadnice toczne kulkowe czterorzędowe

Prowadnice toczne kulkowe czterorzędowe

Czterorzędowe prowadnice toczne kulkowe KUVE należą do najbardziej różnorodnego i obszernego programu szyn profilowanych INA. Zespoły te składają się z przynajmniej jednego wózka bieżnego ułożyskowanego pełną ilością kulek w systemie obiegowym, szyny prowadzącej, zintegrowanych zgarniaczy po stronach czołowych wózka, wzdłużnych listew uszczelniających po spodniej i górnej stronie wózka oraz zaślepek z tworzywa sztucznego.

Prowadnice toczne kulkowe KUVE są przeznaczone do przyspieszeń do 150 m/s2, prędkości do 300 m/min i temperatury roboczej od –10 °C do +100 °C. Używa się je do zastosowań z długimi, nieograniczonymi suwami, dużymi obciążeniami, dużą sztywnością i małym tarciem.

Zespoły są również dostępne w wersji zoptymalizowanej pod względem wytwarzanego hałasu oraz w jakości X-life.

do katalogu produktów medias

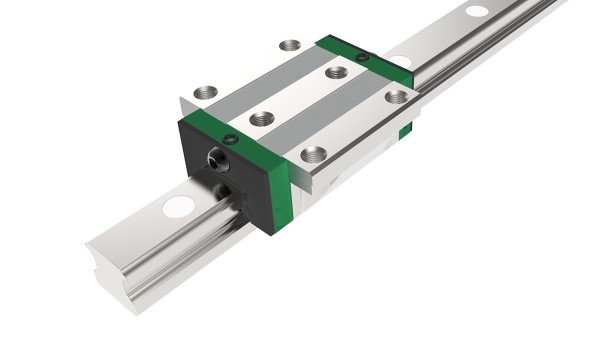

Prowadnice liniowe Schaeffler: Sześciorzędowa prowadnica toczna kulkowa

Sześciorzędowa prowadnica toczna kulkowa

Sześciorzędowe prowadnice toczne kulkowe KUSE są prowadnicami kulkowymi o maksymalnej wytrzymałości i sztywności. Składają się z przynajmniej jednego wózka bieżnego ułożyskowanego pełną ilością kulek w systemie obiegowym, szyny prowadzącej, zintegrowanych zgarniaczy po stronach czołowych wózka, wzdłużnych listew uszczelniających po spodniej stronie wózka oraz zaślepek z tworzywa sztucznego.

Prowadnice toczne kulkowe KUSE są przeznaczone do przyspieszeń do 150 m/s2, prędkości do 300 m/min i temperatury roboczej od –10 °C do +100 °C. Używa się je do zastosowań z długimi, nieograniczonymi suwami, dużymi i bardzo dużymi obciążeniami oraz dużą i bardzo dużą sztywnością.

do katalogu produktów medias
