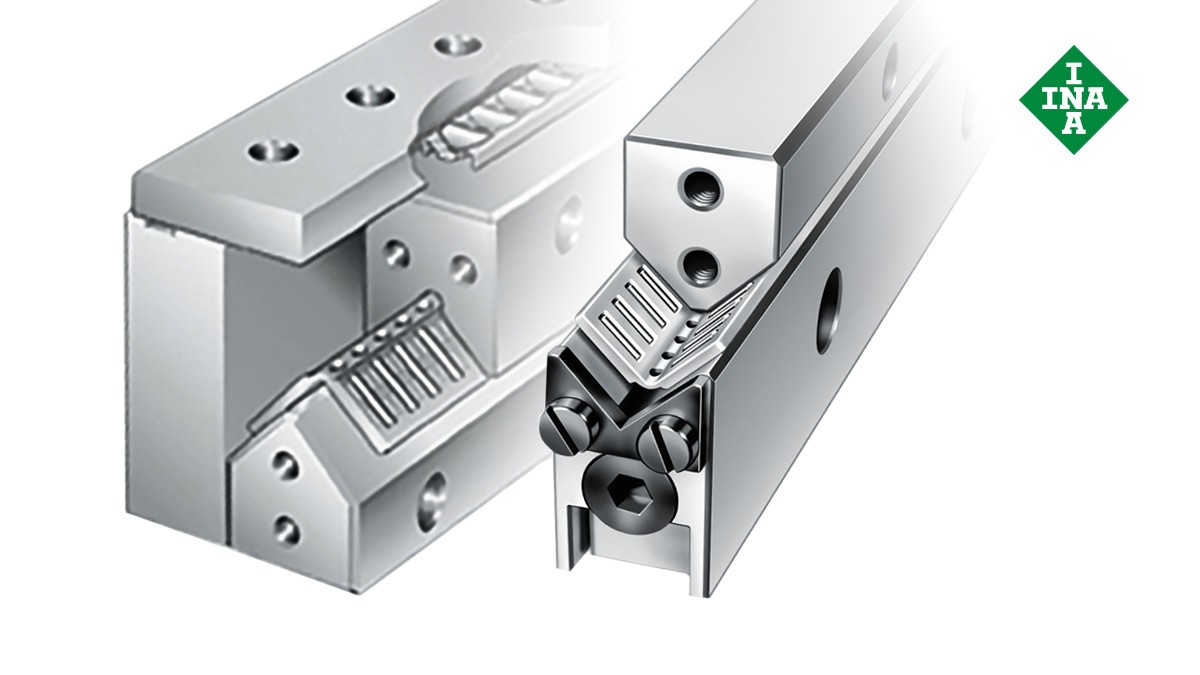

Szyny prowadzące ML i V z klinem dostawnym i kątowym koszykiem płaskim

Prowadnice liniowe Schaeffler: Szyny prowadzące ML i V z klinem dostawnym i kątowym koszykiem płaskim

Wersja podstawowa składa się z pary szyn prowadzących ML/V z klinem oraz płaskimi koszykami kątowymi z igiełkami. Prowadnice te są napinane przez klin; klin przenosi naprężenie wstępne równomiernie na całą długość szyny prowadzącej. Nachylenie powierzchni klina wynosi 1,5%. W przypadku przesunięcia klina o 1 mm wysokość zmienia się o 15 µm. Szyny są dostępne w jakościach Q6 oraz Q10.

Jako koszyki są stosowane dwurzędowe kątowe koszyki płaskie igiełkowe z metalu lub tworzywa sztucznego.
