Samonastawne zespoły łożyskowe
Łożyska kulkowe samonastawne i samonastawne zespoły łożyskowe to trwałe, gotowe do zamontowania elementy maszyny przeznaczone do budowania ekonomicznych łożyskowań. Te sprawdzone produkty są dostarczane w różnych seriach i obejmują przeważnie obudowę z zamontowanym łożyskiem kulkowym samonastawnym.
Otwór w obudowie i zewnętrzny pierścień łożyska są sferyczne i wzajemnie do siebie dopasowane. Dzięki temu, pierścień łożyska w obudowie zostaje ustawiony na statyczne błędy współosiowości wału. Dzięki specjalnemu rodzajowi mocowania, zwykle mimośrodowym pierścieniom napinającym lub kołkom gwintowanym, łożyska kulkowe samonastawne można zamocować wprost na wale. Są szczególnie łatwe w montażu w połączeniu z wałami ciągnionymi.
Łożyska kulkowe samonastawne mają uszczelki składające się z wielu części, które skutecznie zabezpieczają elementy toczne przed zanieczyszczeniami i wilgocią również w trudnych warunkach eksploatacji. Firma Schaeffler oferuje szeroki zakres samonastawnych zespołów łożyskowych z łożyskami kulkowymi samonastawnymi. Łożyska kulkowe samonastawne są oparte na jednorzędowych zwykłych łożyskach kulkowych.

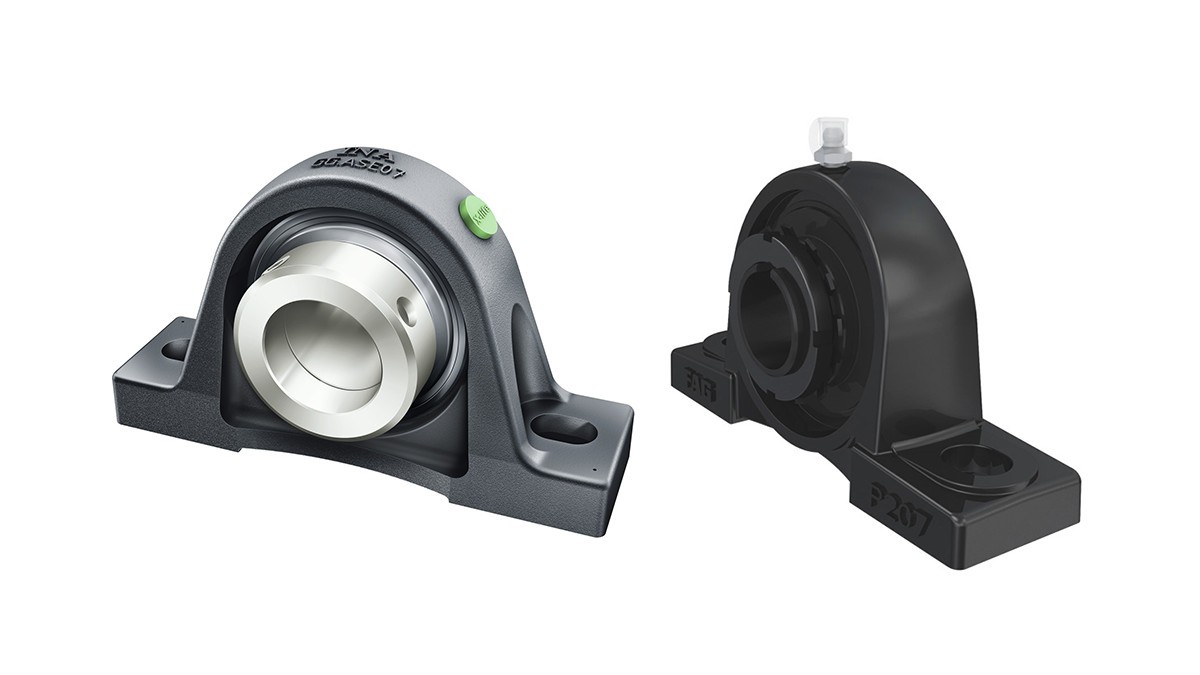

Samonastawne zespoły łożyskowe z łożyskami kulkowymi samonastawnymi INA zgodne z normą DIN
Samonastawne zespoły łożyskowe w obudowach INA dostępne są jako jednostki stojące, kołnierzowe i naciągowe w wielu różnych wersjach. Zespoły te są gotowe do montażu i składają się z obudowy INA wykonanej z żeliwa lub blachy stalowej, z którą jest zintegrowane łożysko kulkowe samonastawne INA. Aby zapewnić funkcjonalność i bezpieczeństwo eksploatacyjne we wszystkich warunkach pracy, łożyska i obudowy są wzajemnie dopasowane.
Dzięki kulistej powierzchni zewnętrznej pierścienia zewnętrznego łożyska oraz kulistej powierzchni otworu obudowy, zespoły kompensują statyczne błędy prostoliniowości wału, patrz kompensacja błędów prostoliniowości. Zespoły łożyskowe stosuje się przeważnie jako łożyska ustalające, jednak w przypadku niewielkich obciążeń i prędkości obrotowych zespoły można stosować również jako łożyska swobodne. Obudowa jest skręcana z konstrukcją przyłączeniową. W przypadku powierzchni skręcanych są wystarczające rozszerzone tolerancje.
X-life
Wiele rozmiarów łożysk jest dostępnych w wersji X-life. Łożyska są opisane w tabelach wymiarowych.

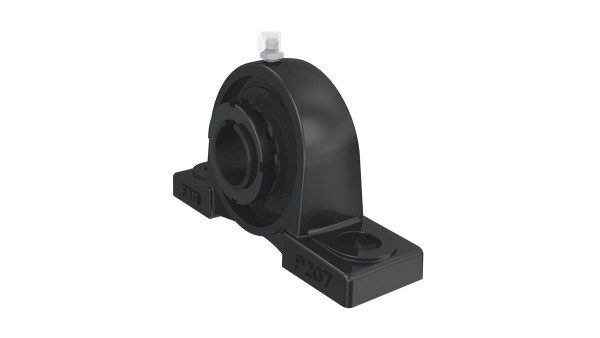

Samonastawne zespoły łożyskowe z łożyskami kulkowymi samonastawnymi FAG zgodne ze standardem przemysłowym JIS
Nowe samonastawne zespoły łożyskowe z łożyskami kulkowymi samonastawnymi serii FAG-Black firmy Schaeffler są łatwe w montażu, mają stabilny bieg i niezawodność i dzięki temu są szczególnie ekonomicznym łożyskowaniem. Wymiary zagruntowanych obudów FAG z żeliwa szarego odpowiadają standardowi przemysłowemu JIS B 1559. Te jednoczęściowe obudowy z żeliwa szarego przyjmują średnie i wysokie obciążenia promieniowe i osiowe. Powłoka Durotect BS łożysk kulkowych samonastawnych zapewnia podstawową ochronę przed korozją. Jednostki łożysk są w szczególności przeznaczone do średnich i dużych obciążeń.
do katalogu produktów medias
Interaktywna prezentacja produktu

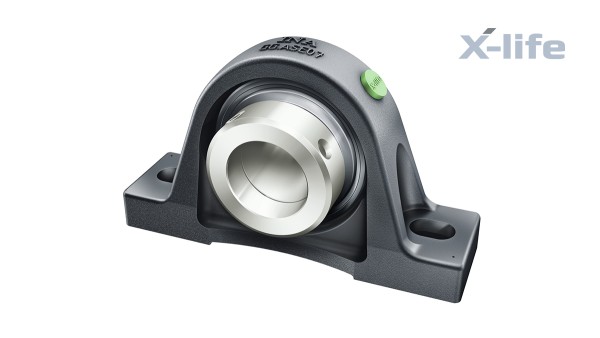

X-life – wymiernie lepsze
W tych szczególnych łożyskach została zoptymalizowana chropowatość i dokładność kształtu bieżni. Zapewnia to do podwyższoną nośność i wydłużenie okresu eksploatacji. X-life to znak jakości szczególnie wydajnych produktów marek INA i FAG.
Odznaczają się większą trwałością i długością okresu eksploatacji wynikającymi z wyższej nośności dynamicznej w porównaniu z dotychczasowym standardem. Przy takim samym obciążeniu i niezmienionej przestrzeni zabudowy zwiększa się trwałość i długość okresu eksploatacji łożysk X-life. Interwały konserwacji można wydłużyć.
