BEARINX-online – obliczanie wałów
Wydajne programy obliczeniowe INA/FAG – teraz również dostępne dla klientów w wersji online.
Usługa jest przeznaczona dla klientów końcowych i partnerów handlowych firmy Schaeffler. Z oferty mogą korzystać również szkoły wyższe.
Typowe narzędzia obliczeniowe stosują zwykle bardzo uproszczone metody obliczeniowe (metody katalogowe), w których łożyska są rozpatrywane jako sztywne i wyizolowane, bez uwzględnienia odkształcenia i sposobu zamontowania na wale. Dlatego nie zostają uwzględnione obciążenia i przemieszczenia wynikające z ugięcia wału, jak też odkształcenia elastyczne na styku elementów tocznych. Również rozkład wewnętrznych obciążeń w łożyskach – mający wpływ na jego trwałość zmęczeniową – określa się najczęściej jedynie w przybliżeniu.
Za pomocą obliczania BEARINX-online możliwe jest określenie wpływu ugięcia wału i elastyczności obciążeń stykowych na łożysko. W przypadku rozkładu wewnętrznych obciążeń uwzględnia się dane profilu, elementów tocznych oraz bieżni. Do obliczania luzu roboczego można użyć pól edycji, podając dane temperatury, tolerancji i chropowatości pierścieni i osadzenia łożysk. Ponadto możliwe są dodatkowe obliczenia sztywności w punkcie pracy.
BEARINX-online umożliwia obliczanie ułożyskowanych systemów jednowałowych.
Wygodny interfejs użytkownika
BEARINX-online wykorzystuje te same modele obliczeniowe i algorytmy co pełna wersja programu, ponieważ oba programy są oparte o ten sam kod źródłowy.

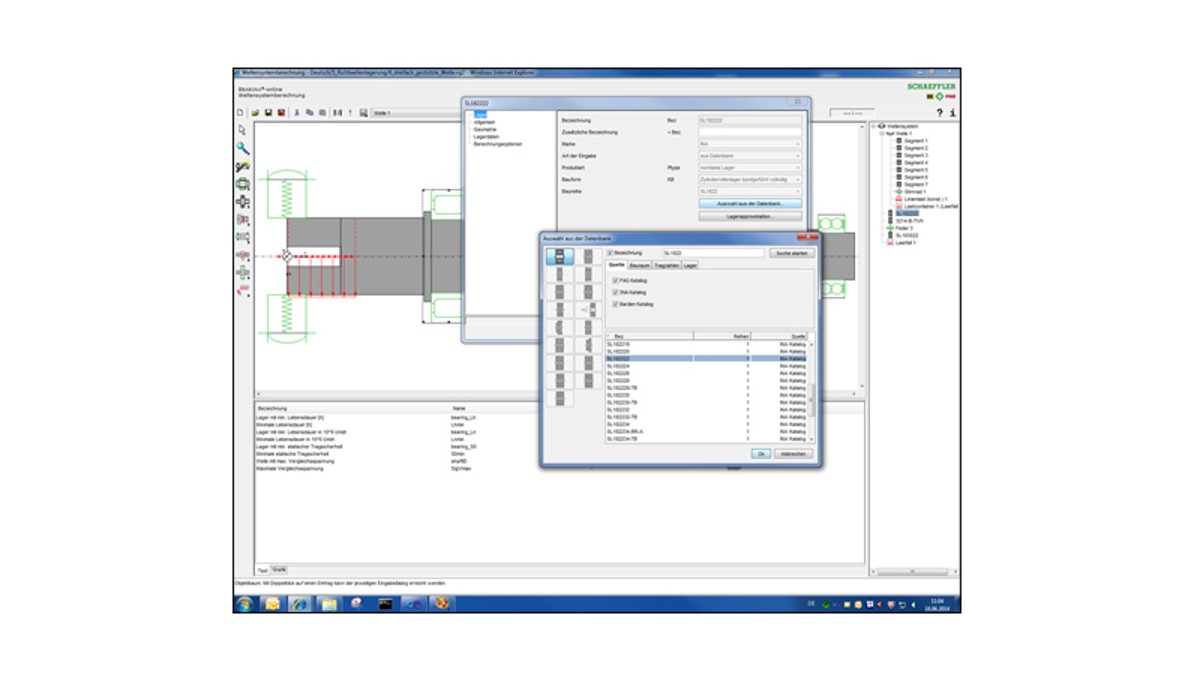

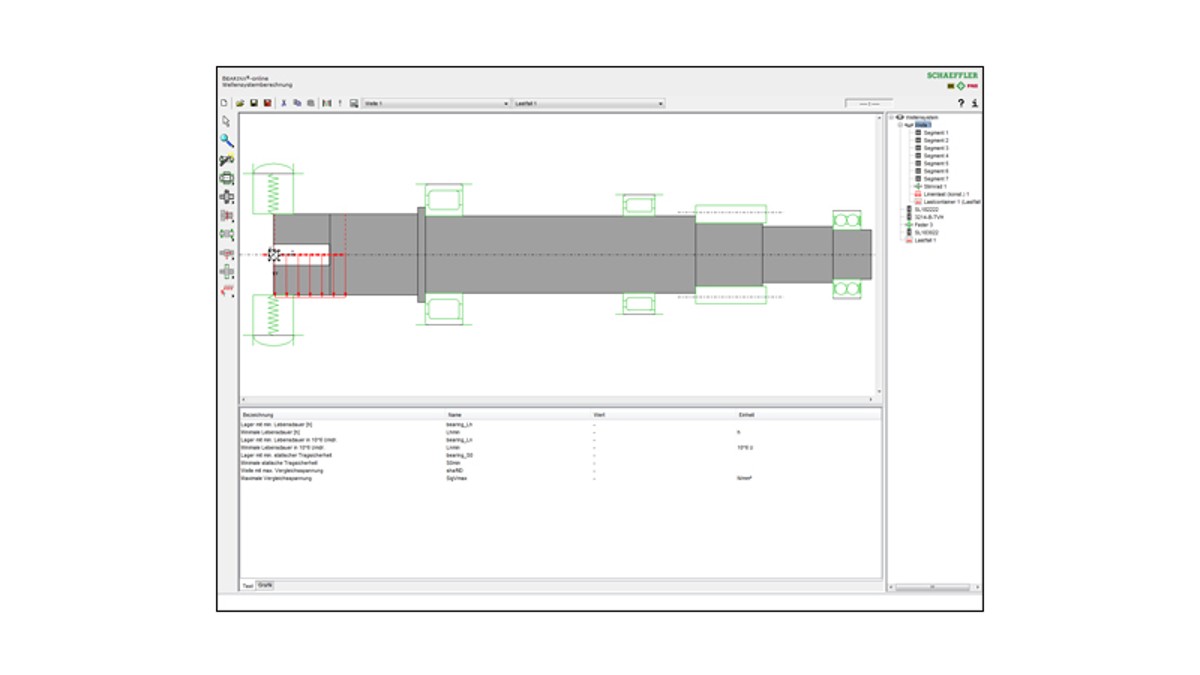

Interfejs w języku Java obsługuje wpisywanie danych i oferuje graficzną prezentację modelu oraz kontrolę wprowadzanych danych.
Łożyska i ich dane z całego programu katalogu firmy są dostępne w zintegrowanej bazie danych i można je stosować w modelu. Same obliczenia są przeprowadzane na wydajnym serwerze obliczeniowym Schaeffler.
Inżynierowie zastosowań są do Państwa dyspozycji
Pliki procesu utworzone w BEARINX-online są kompatybilne z pełną wersją BEARINX, co ułatwia wymianę plików, komunikację z serwisem inżynieryjnym naszej firmy i zmniejsza nakład pracy.
Przejrzysta dokumentacja wynikowa w formacie HTML oraz wizualizacja zachowania wału i rozkładu obciążeń wewnętrznych w łożyskach i w łożyskach wałeczkowych w tym charakterystyki nacisku Hertza ułatwiają analizę utworzonych wariantów konstrukcyjnych.
System pomocy i program szkolenia online pomaga wykorzystać wszystkie możliwości BEARINX-online.
BEARINX-online oferuje szczegółowe obliczanie zmodyfikowanej trwałości referencyjnej zgodnej z normą ISO TS 16281 (norma angielska) lub normą DIN 26281 (norma niemiecka) zgodnie z aktualnym stanem techniki.
Intensyfikacja współpracy
Rozwijanie programu BEARINX-online nie ma na celu przeniesienia na klienta doradztwa i obliczeń wykonywanych przez Schaeffler. Przeciwnie, dzięki niemu chcielibyśmy dodatkowo pogłębić współpracę z Państwem. Naszym celem jest wspólne dokonanie właściwego doboru łożysk tocznych na wstępnym etapie, tak aby zredukować czas projektowania.
Korzystanie regulowane umową
Po złożeniu w sekcji „Dostęp” wniosku o korzystanie z BEARINX-online zostaje uruchomiony wewnętrzny proces, po którego zakończeniu na stronie internetowej zostanie udostępniona umowa.
Po podpisaniu umowy zostaje utworzony login i użytkownik otrzymuje zaproszenie na jednodniowe szkolenie w Schaeffler-Academy w Herzogenaurach. Następnie zostaje udostępniony moduł obliczeniowy.
Opłaty za korzystanie z programu
Koszty korzystania z programu do obliczania wałów BEARINX-online oraz jednodniowego zapoznawczego szkolenia wynoszą:
- 1 Uczestnik 1 000 €
- 2 Uczestników 1 800 €
- 3 Uczestników 2 400 €
- 4 Uczestników 2 800 €
- każdy kolejny uczestnik +200 €
Brak innych opłat licencyjnych lub aktualizacji.
Obliczanie wałów BEARINX-online jest dostępne bezpłatnie dla szkół wyższych.
Ograniczenia dla wersji klienta
Obliczanie wałów BEARINX-online służy do wstępnego projektowania produktów. Do ostatecznego projektowania i doboru produktów należy skorzystać z pomocy kompetentnego serwisu inżynieryjnego Schaeffler.
