Łożyska INA do stołów obrotowych YRTSMA

Opis produktu

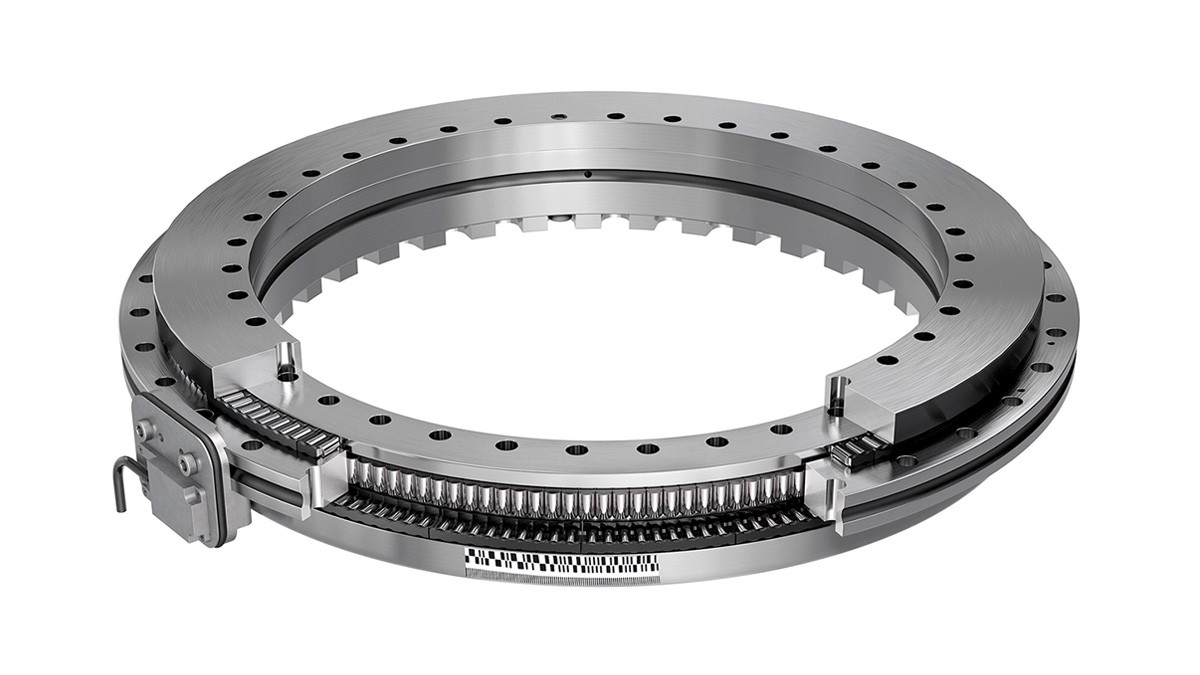

Łożyska INA do stołów obrotowych YRTSMA

Idealnym miejscem na zamontowanie systemu pomiaru łożyska do stołów obrotowych jest łożyskowanie, dzięki czemu za pomocą zintegrowanego z łożyskiem systemu pomiarowego można uzyskać dokładność systemu wyższą niż w przypadku systemów pomiarowych, przy osi daleko od odpowiedniego łożyska. Wykorzystuje się najwyższy dokładny ruch obrotowy precyzyjnego okrągłego łożyska osi YRTSMA.

Indukcyjna metoda pomiarowa ABSYS (AMO) jest oparta na bezdotykowym odczycie strukturalnego odtworzenia wymiarów, które są nałożone jako pierścień pomiarowy na wewnętrzny pierścień łożyska. Elektroniczny układ analizy jest zintegrowany z głowicą pomiarową, dzięki czemu system można podłączyć bezpośrednio do sterowania. Głowica pomiarowa, która odczytuje położenie według podziałki, jest skonstruowana w taki sposób, że można ją przykręcić bezpośrednio do zewnętrznego pierścienia łożyska i szczelina między nią a pierścieniem pomiarowym jest odpowiednia bez konieczności regulacji. Do głowicy pomiarowej jest łatwy dostęp z zewnątrz i można ją zamontować lub wymienić bez dodatkowego nakładu pracy na ustawianie.

To rozwiązanie konstrukcyjne umożliwia ponadto montaż głowicy pomiarowej i kabla po montażu łożyska. W dużym stopniu eliminuje to ryzyko uszkodzeń wskutek montażu.

Charakterystyka:
  • Kompletny interfejs, dzięki któremu przejazd referencyjny nie jest wymagany
  • Wersja z wałem drążonym, dzięki czemu środek maszyny jest dostępny dla innych podzespołów
  • Możliwość stosowania wysoce dynamicznych i precyzyjnych obwodów regulacji
  • Oszczędność przestrzeń zabudowy
  • Uproszczenie konstrukcji i montażu
  • Odporność na wpływ środowiska, środki smarne i substancje chłodząco-smarujące
Zastosowania:
  • Obrabiarki
  • Przyrządy pomiarowe
  • Astronomia
  • Lotnictwo i astronautyka
