Łożyska walcowe ze zoptymalizowanym stykiem z krawędzią
Łożyska walcowe INA z pełną ilością wałeczków + łożyska walcowe z koszykiem = rozwiązanie do każdego zastosowania

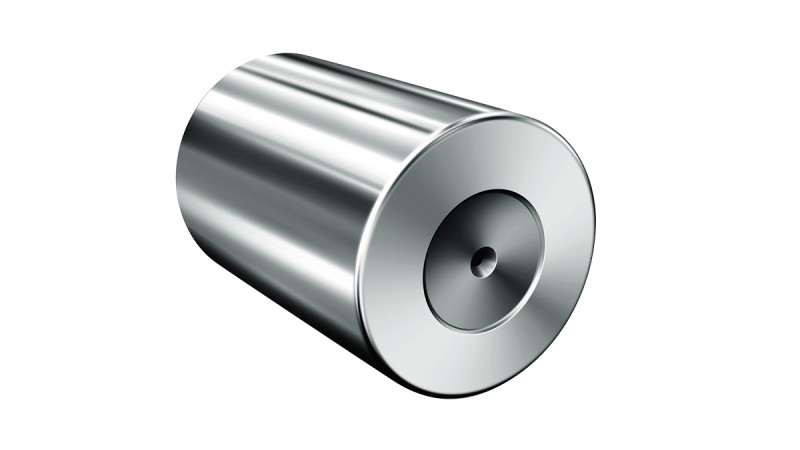

Wszystko można jeszcze ulepszyć: Aby znacznie wydłużyć okres użytkowania łożyska obciążonego osiowo, zostały zaprojektowane wałeczki TB. TB jak TorusBallig (wypukłe jak torus). Dzięki specjalnemu wygięciu czołowych powierzchni wałeczków obciążenie rozkłada się na znacznie większej powierzchni. Wygięcie czołowych powierzchni wałeczków zwiększa powierzchnię styku i znacznie zmniejsza przez to nacisk powierzchniowy.
Nowy projekt i lepszy styk z wałeczkami
Mniejszy nacisk powierzchniowy daje szereg zalet:
- Zwiększenie dopuszczalnego obciążenie w kierunku osiowym w porównaniu ze standardowymi łożyskami przy współczynniku 1,5 w przypadku łożysk podporowych i ustalających
- Niższa temperatura łożyska, ponieważ moment tarcia przy obciążeniu osiowym może zmniejszyć się o 50%
- Znacznie mniejsze zużycie wałeczków przy obciążeniu osiowym dzięki tworzeniu się lepszej warstwy smaru
- Dłuższy okres użytkowania łożysk przy obciążeniu osiowym
Wałeczki łożyskowe w wersji wypukłej jak torus zapewniają wysoką wydajność urządzenia, nowe możliwości konstrukcyjne jak również mniejsze koszty eksploatacji i konserwacji.
Większa nośność – mniejsze tarcie: Przy większym obciążeniu osiowym łożyska walcowe INA i FAG w wersji TB mogą pracować jako łożyska standardowe ze znacznie większą prędkością obrotową.

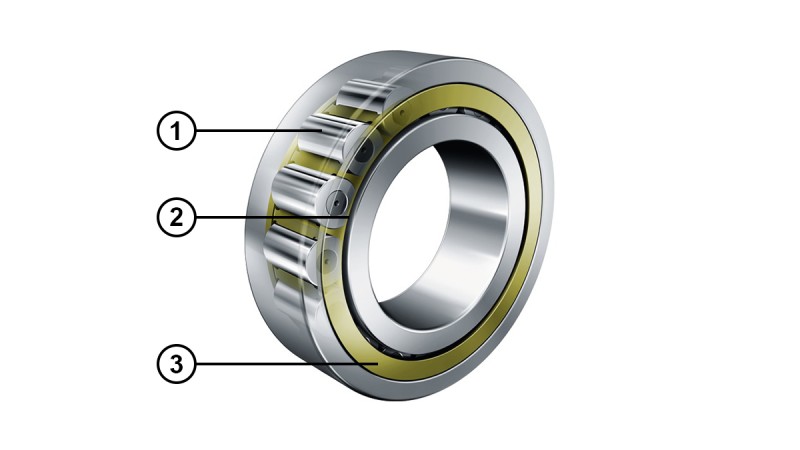

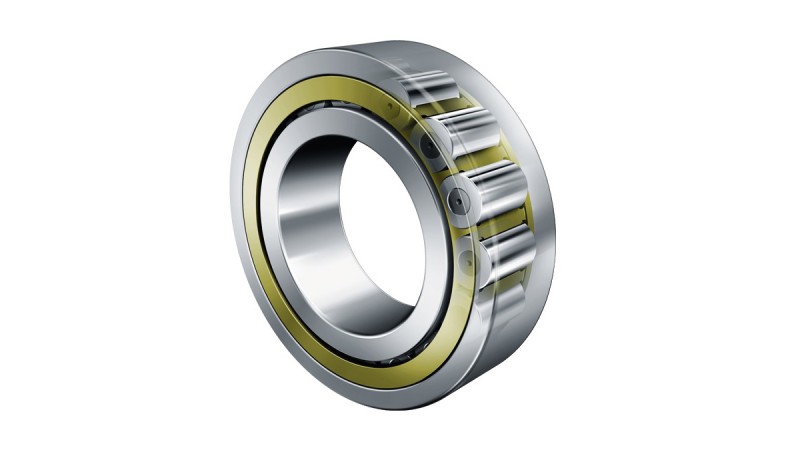

Łożyska wielkogabarytowe FAG z koszykiem w nowej wersji TB
We wszystkich seriach TB projekt łożyska został opracowany całkowicie od nowa, dzięki czemu w pełni zostały wykorzystane zalety wałeczków TB. Łożyska walcowe FAG z koszykiem w wersji TB są dostępne ze sprawdzonym prowadzonym przez elementy toczne dwuczęściowym koszykiem M1 lub z nowym prowadzonym przez obrzeża jednoczęściowym koszykiem MPAX. Wymiary i tolerancje nowych łożysk są zgodne z normą DIN 5412.
Korzyści dla klienta:
- Nowe koncepcje łożyskowania i możliwości konstrukcyjne dzięki możliwości większego obciążenia w kierunku osiowym (zmniejszanie wymiarów – Downsizing)
- Wyższa wydajność energetyczna dzięki mniejszemu momentowi tarcia
- Niższe koszty eksploatacji dzięki mniejszemu zużyciu energii
- Wyższa wydajność przy takich samych kosztach
- Odpowiednie do bardzo wysokich prędkości obrotowych
Obciążenie osiowe do 60% obciążenia promieniowego
Do 50% mniejsze tarcie przy obciążeniu osiowym
W wersji TB są już dostępne następujące serie:

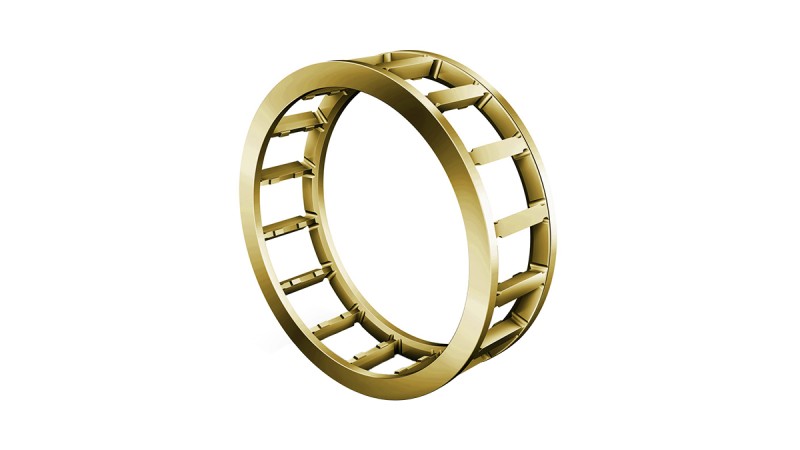

Jednoczęściowy prowadzony przez obrzeża koszyk MPAX
Jednoczęściowy masywny koszyk mosiężny MPAX to kolejna wersja koszyków FAG typu MPA i MP1A stopniowo je zastępująca. Jest jeszcze bardziej odporny na obciążenie udarowe i drgania w stosunku do wersji poprzednich, nadaje się w szczególności do zastosowań przy dużym obciążeniu.
Zalety koszyka MPAX:
- Znacznie większa sztywność w kierunku promieniowym
- Zwiększona trwałość dzięki solidnej konstrukcji
- Możliwość większego obciążenia w stosunku do promieniowych sił odśrodkowych
- Mniejsze maksymalne naprężenie na promieniu przy rogach kieszeni

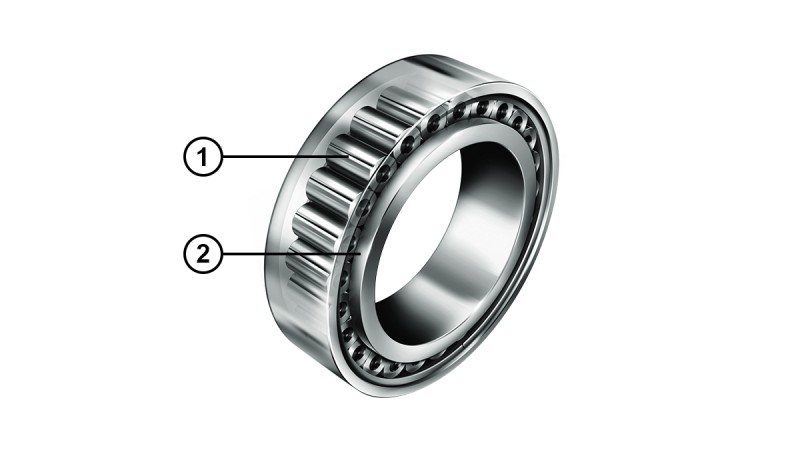

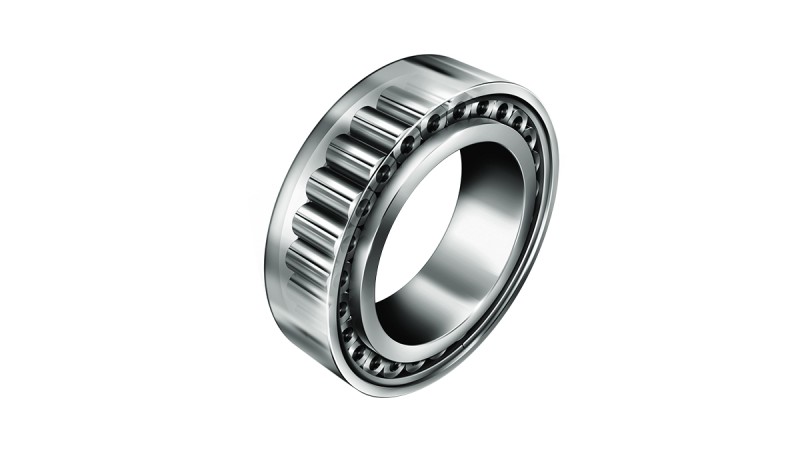

Łożyska walcowe INA z pełną ilością wałeczków są znane jako prawdziwe pakiety siły pod względem nośności i sztywności . Co jednak jest całkiem nieznane: Przenoszą niezwykle duże siły osiowe – do 60% obciążenia promieniowego! Łożyska obciążone w kierunku osiowym mają znacznie większą trwałość i dzięki lepszemu stykowi wałeczków z krawędzią mają mniejsze tarcie. Interesujące połączenie mając na uwadze zmniejszenie wymiarów (Downsizing) i oszczędność energii.
Korzyści dla klienta:
- Nowe koncepcje łożyskowania i możliwości konstrukcyjne dzięki możliwości większego obciążenia w kierunku osiowym (zmniejszanie wymiarów – Downsizing)
- Wyższa wydajność energetyczna dzięki mniejszemu momentowi tarcia
- Niższe koszty eksploatacji dzięki mniejszemu zużyciu energii
- Odpowiednie do bardzo dużych obciążeń promieniowych
Obciążenie osiowe do 60% obciążenia promieniowego
Do 50% mniejsze tarcie przy obciążeniu osiowym
